ViMill®, il sistema anticollisione a bordo macchina
Look ahead, guardare avanti
Oltre 40 anni fa per prima la Fidia presentava il concetto della “look ahead”, ovvero di “guardare avanti”: il CNC “guarda avanti” il percorso utensile programmato al fine di ottimizzare velocità e accelerazioni della macchina. Con ViMill questo concetto è stato esteso alla sicurezza. ViMill è un pacchetto software nel quale la funzione “look ahead” si è evoluta allo scopo di prevedere ogni possibile collisione per una lavorazione più sicura.

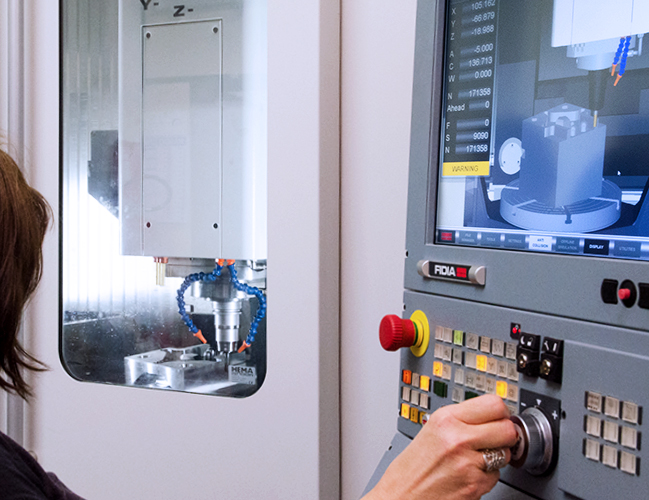

Cosa fa ViMill®?

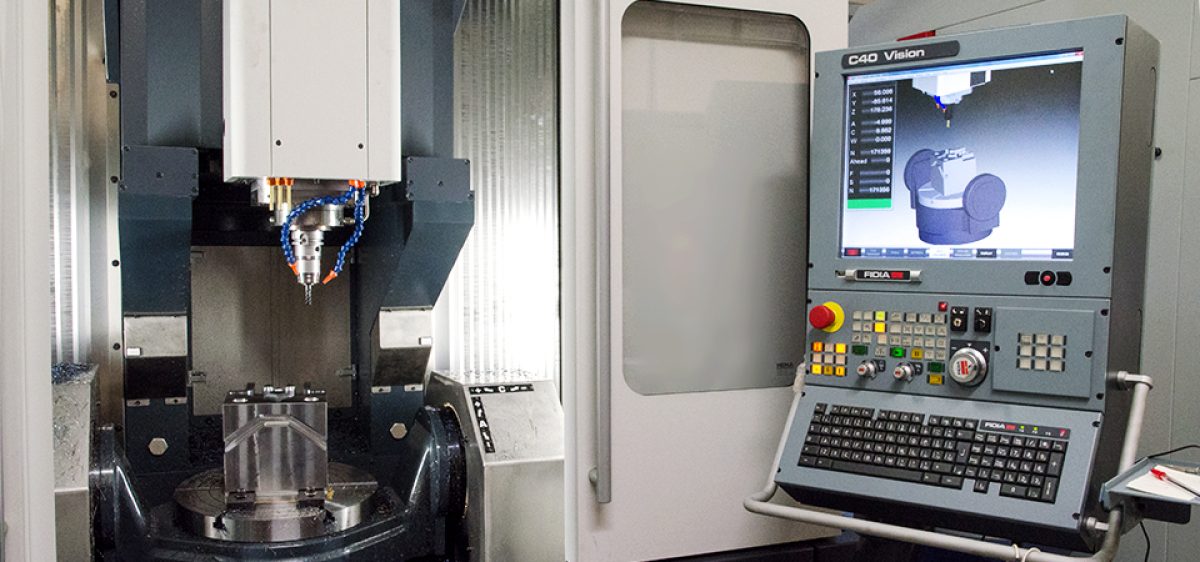

Essendo totalmente integrato nel controllo numerico Fidia, ViMill è sempre attivo durante tutte le fasi di utilizzo della macchina: esecuzione di un percorso utensile, programmazione manuale, ciclo di cambio utensile, ciclo di misura e allineamento, posizionamento degli assi da pulsantiera o da volantino.

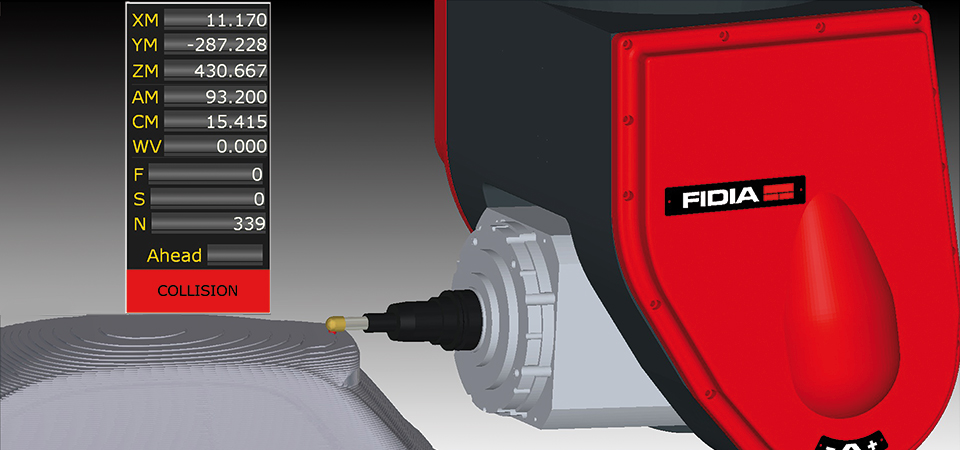

Quando ViMill è in funzione, il controllo Fidia verifica continuamente ogni possibile condizione di collisione tra le parti in movimento della macchina, quali la testa, l’utensile, la tavola rotativa, e quelle fisse, quali il componente in lavorazione, le staffe, la tavola.

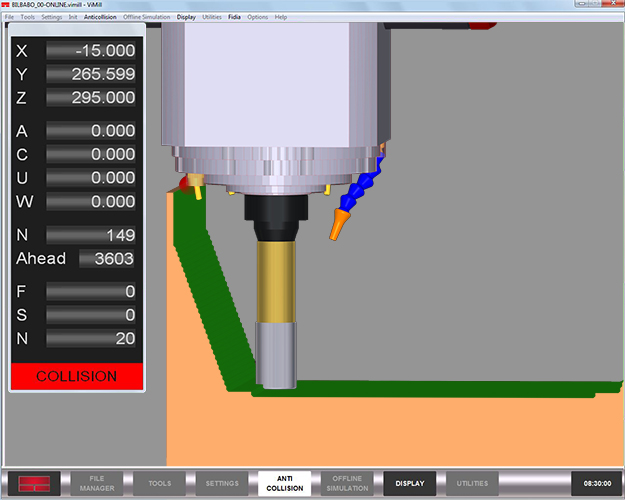

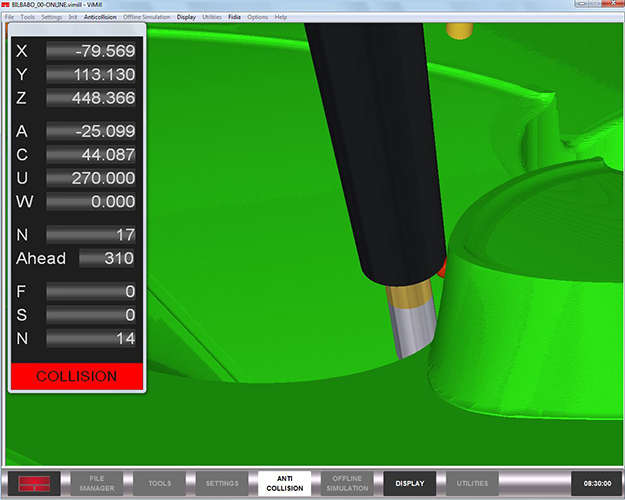

Ogni qualvolta viene rilevata una condizione di collisione, il controllo ferma gli assi della macchina e visualizza un messaggio idoneo. L’operatore può quindi agire di conseguenza e riavviare la lavorazione.
ViMill non è solo un simulatore del processo: ViMill sorveglia il processo reale, controllando ciò che avviene sulla macchina, fermando la macchina qualunque sia la ragione della collisione.

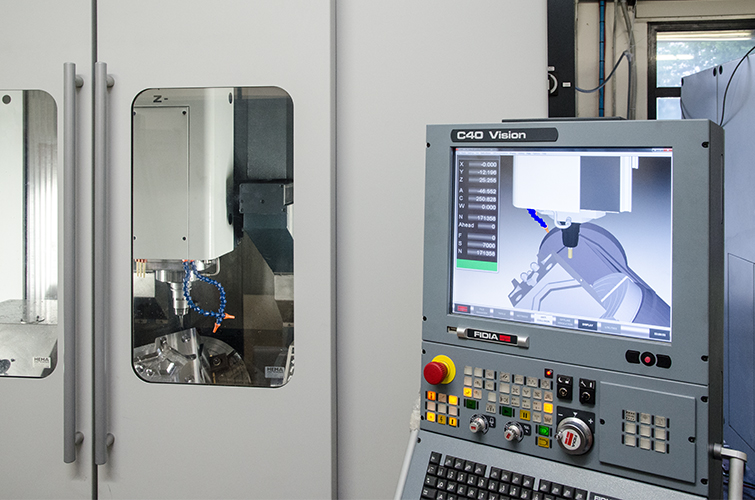

Quando funziona in modo online, ViMill è attivo sul controllo Fidia durante la lavorazione. Questo modo di funzionamento rende ViMill unico e offre i vantaggi più interessanti per l’utente.
Come funziona ViMill®
ViMill può funzionare sia in modo offline che in modo online. In entrambi i casi il modello della macchina, dell’utensile e del grezzo devono essere caricati su ViMill.
Modo offline

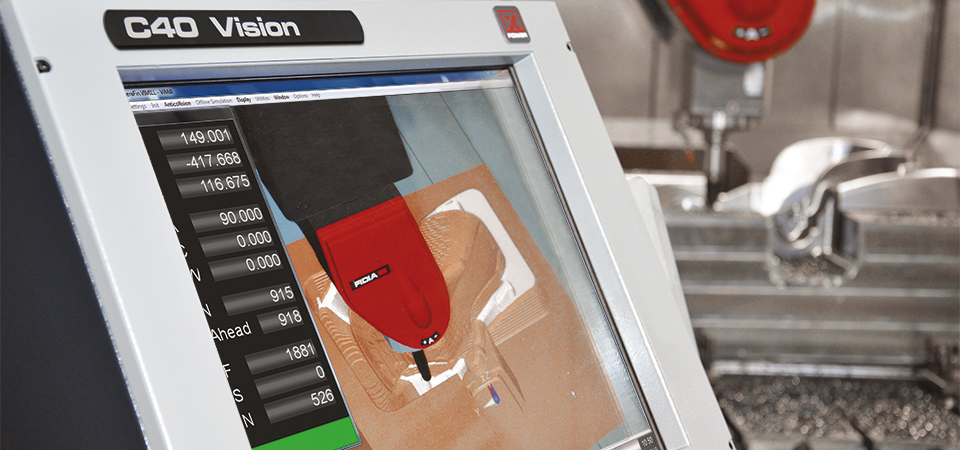

Quando funziona in modo offline, ViMill simula la lavorazione, controllando la sintassi di ogni blocco e individuando ogni possibile collisione, mentre sullo schermo viene visualizzata la lavorazione, mostrando lo stato di avanzamento. In questo modo l’utente può verificare se il programma di lavorazione è coerente con la lavorazione prevista. ViMill offline può funzionare sul controllo Fidia o su un computer separato.
Modo online

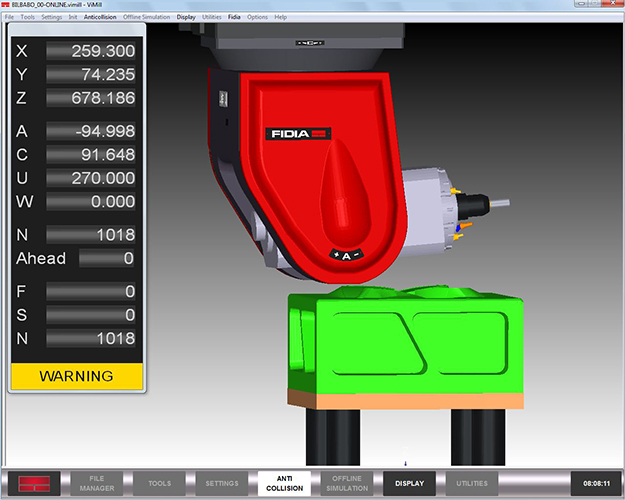

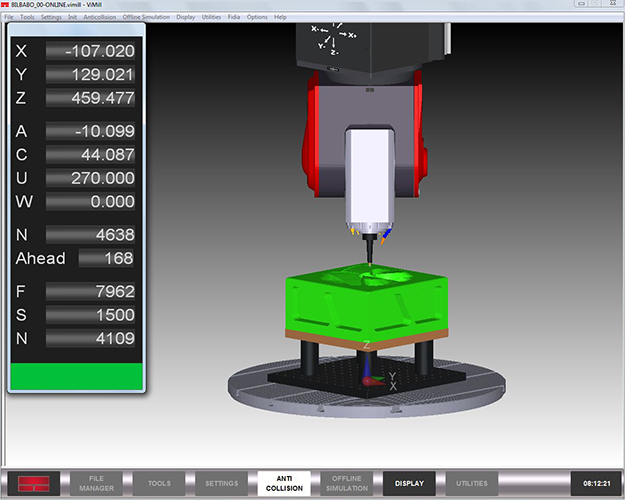

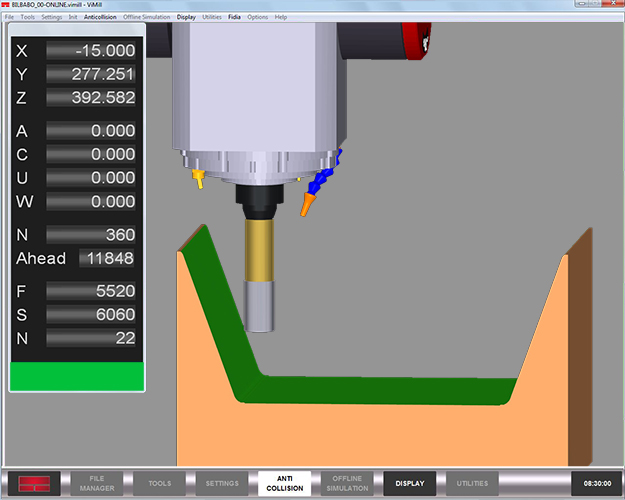

Quando funziona in modo online, ViMill è attivo sul controllo Fidia durante la lavorazione. Questo modo di funzionamento rende ViMill unico e offre i vantaggi più interessanti per l’utente. Mentre il programma viene eseguito, ViMill online verifica un adeguato numero di blocchi avanti, così che ogni possibile collisione è rilevata in anticipo, e la macchina può essere fermata evitando la collisione. Avendo accesso diretto ai dati del controllo numerico, ViMill online è in grado di controllare le future posizioni reali della macchina.
Queste posizioni sono state calcolate in anticipo dalla funzione look ahead del controllo, in base al programma e ai diversi parametri di lavorazione, quali posizione dell’origine, offset, fattori di scala, angoli di rotazione, lunghezza utensile, così come impostati dall’operatore. In questo modo ViMill online basa la sua analisi sulle posizioni reali della macchina e non, come fa un simulatore offline, su quelle teoriche. Inoltre ViMill controlla tutti i movimenti della macchina comandati tramite programmazione manuale, pulsantiera o volantino. In questo ViMill online è diverso, poiché controlla il processo di lavorazione, individuando in anticipo ogni possibile collisione, sia dovuta a errori di programmazione che di manovra sul controllo o sulla macchina.

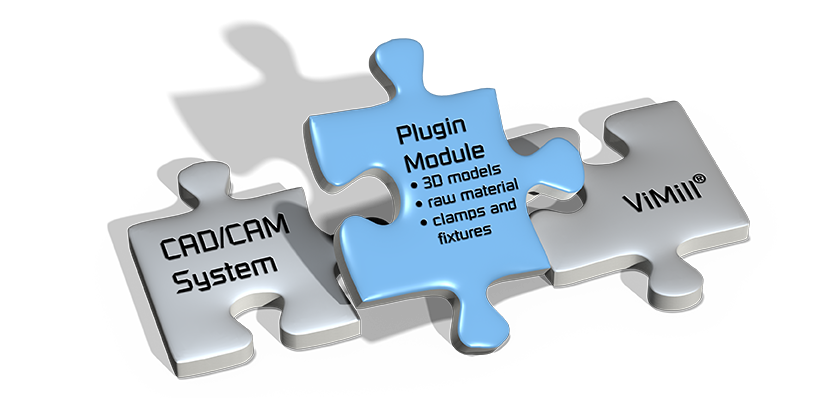

Fidia ha sviluppato moduli “plug-in” in collaborazione con diverse società di CAD/CAM. Consentono a ViMill l’accesso diretto al data base del Sistema CAD/CAM per ottenere i dati necessari.
Semplice link con il CAD/CAM
L’evoluzione del “look ahead”
ViMill richiede I seguenti dati:
- il modello della macchina utensile;
- il modello dell’utensile;
- il modello del grezzo che viene lavorato;
- il modello delle staffe e altre attrezzature fissate sulla macchina.
