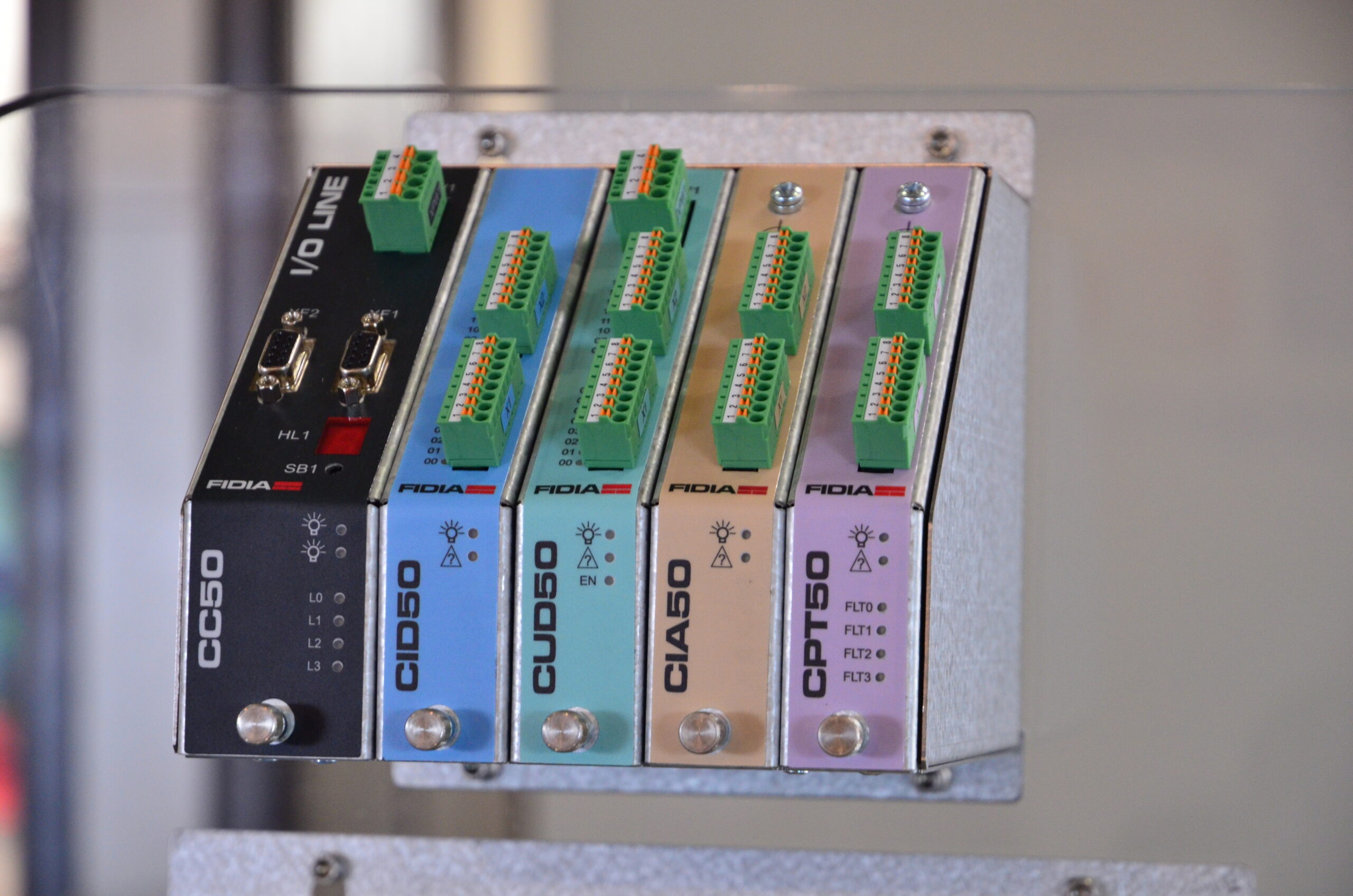

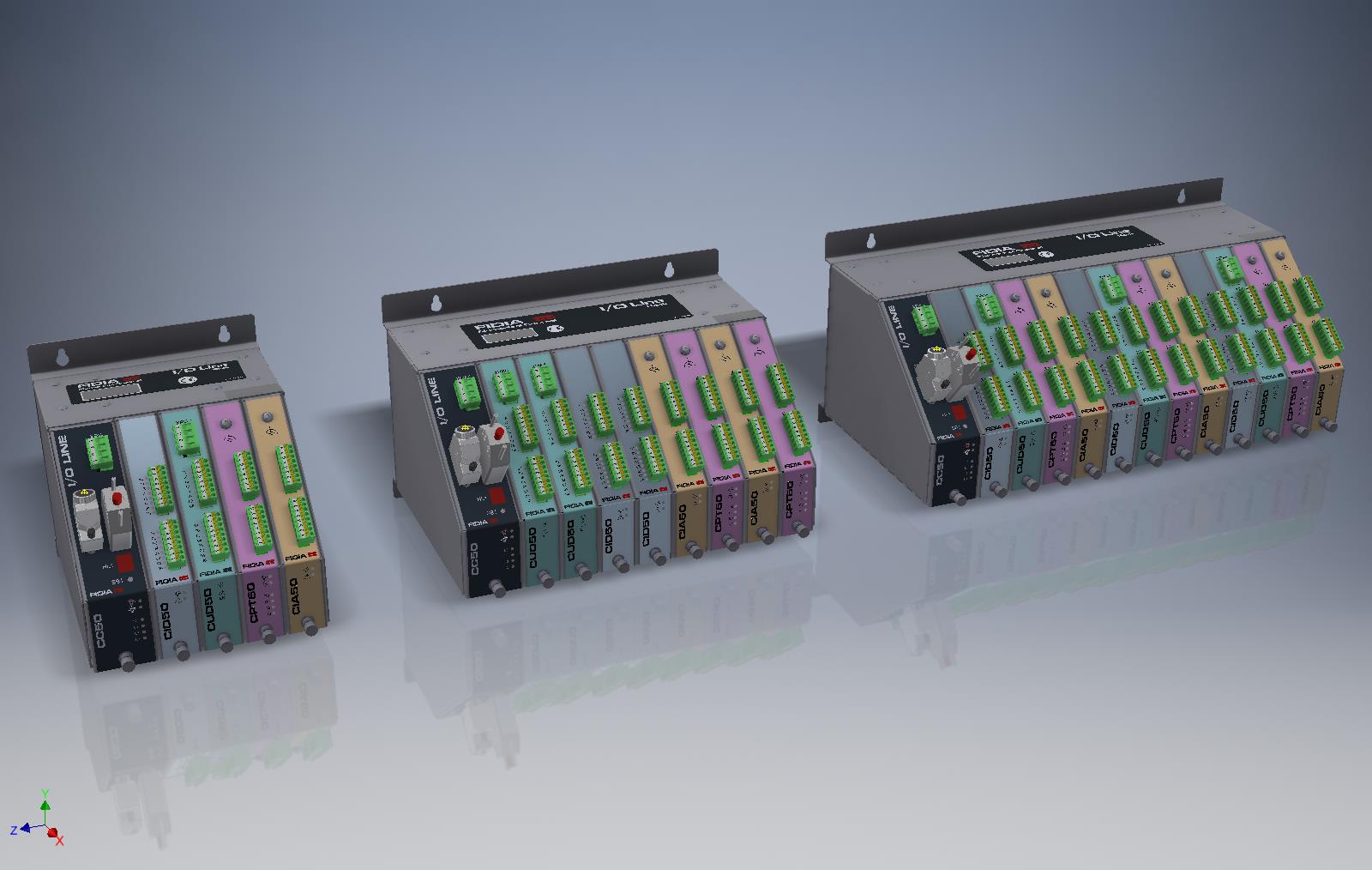

Per garantire la massima flessibilità e minimizzare lo spazio occupato, la gamma I/O Line™ prevede tre diversi modelli di rack nei quali è sempre fornita la scheda di accoppiamento con il bus di campo Fidia FFB (CC50).

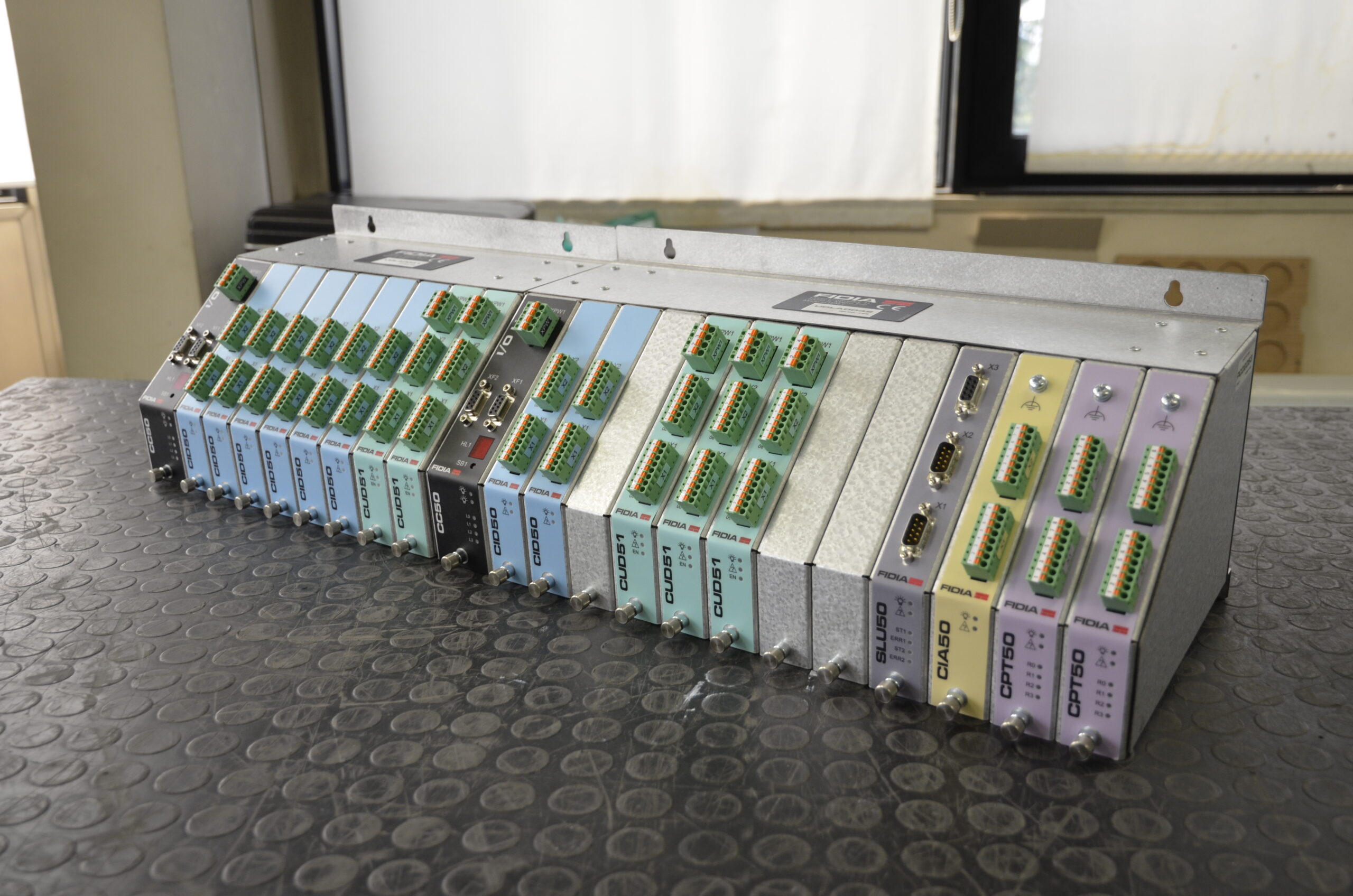

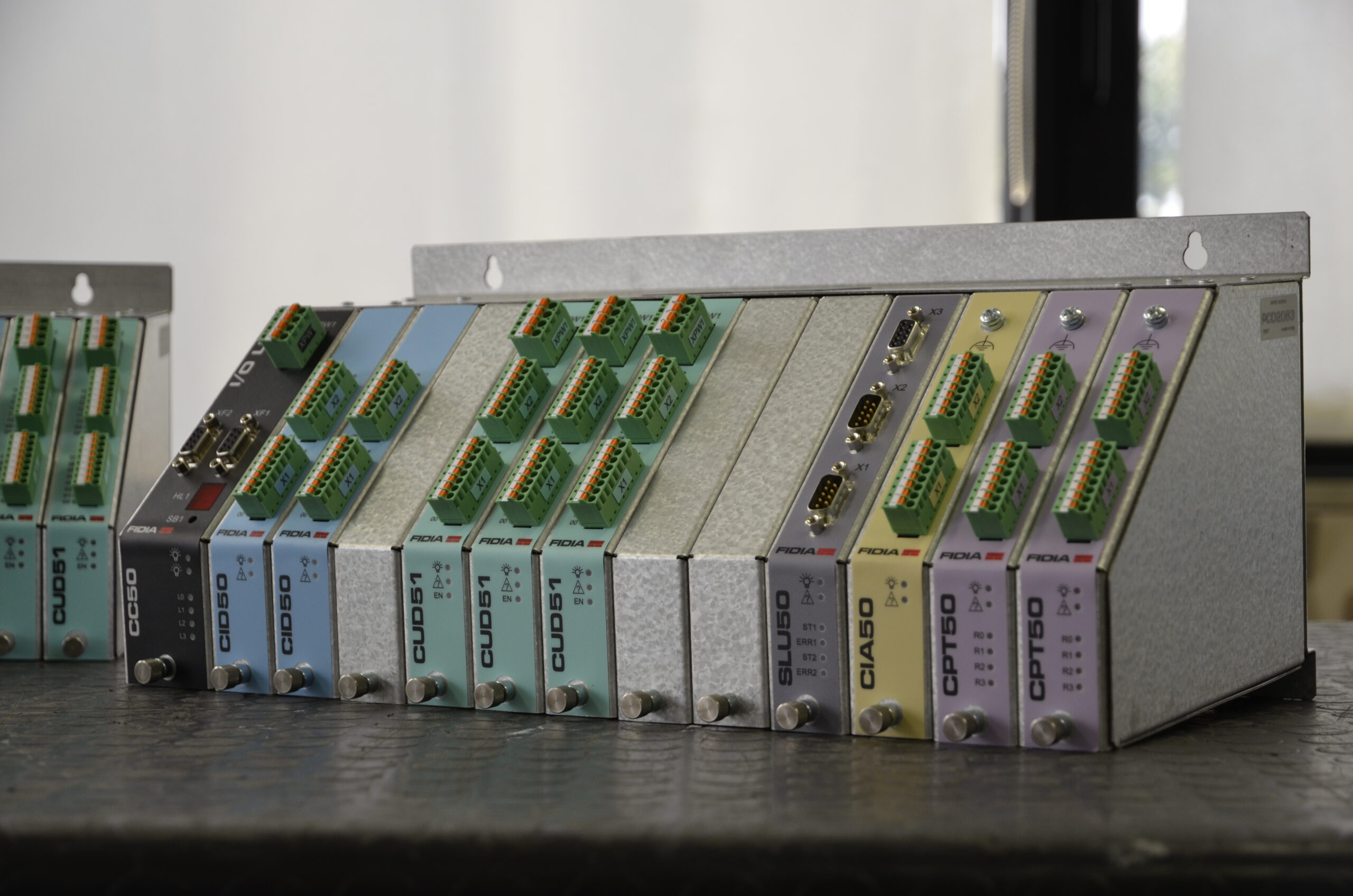

In ogni rack è possibile installare 4, 8 e 12 moduli di I/O delle diverse tipologie presenti nella gamma. Più rack I/O Line™ (fino ad un massimo di 32), liberamente popolati con le diverse tipologie di schede di interfaccia disponibili, possono essere combinati nello stesso sistema in modo da soddisfare i requisiti di ogni singola applicazione e rispondere alle esigenze più svariate degli utilizzatori.

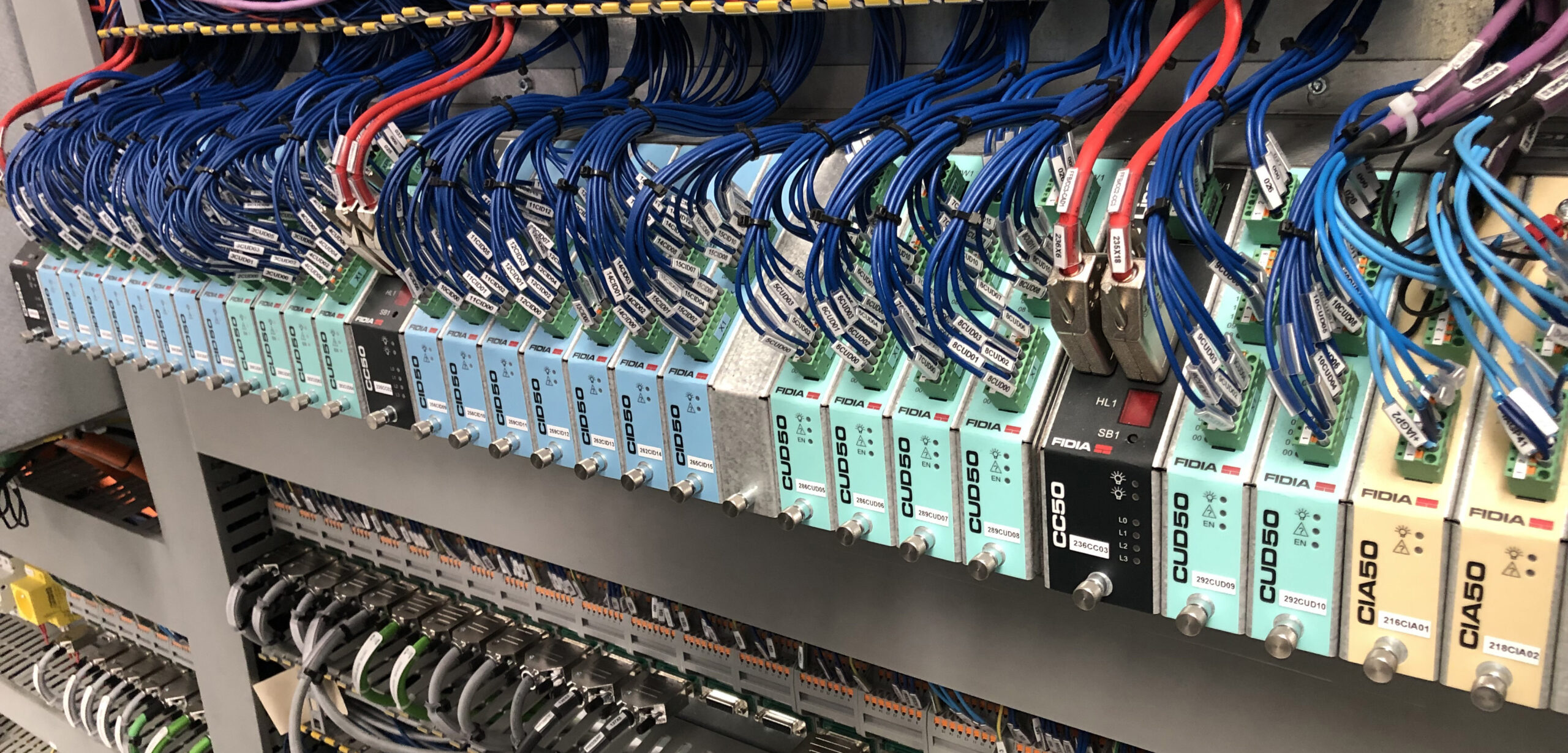

Lo chassis metallico dei moduli I/O Line™, fissato direttamente sulla piastra di fondo del quadro elettrico, garantisce una elevata immunità dell’intero sistema ai disturbi elettromagnetici.
Design

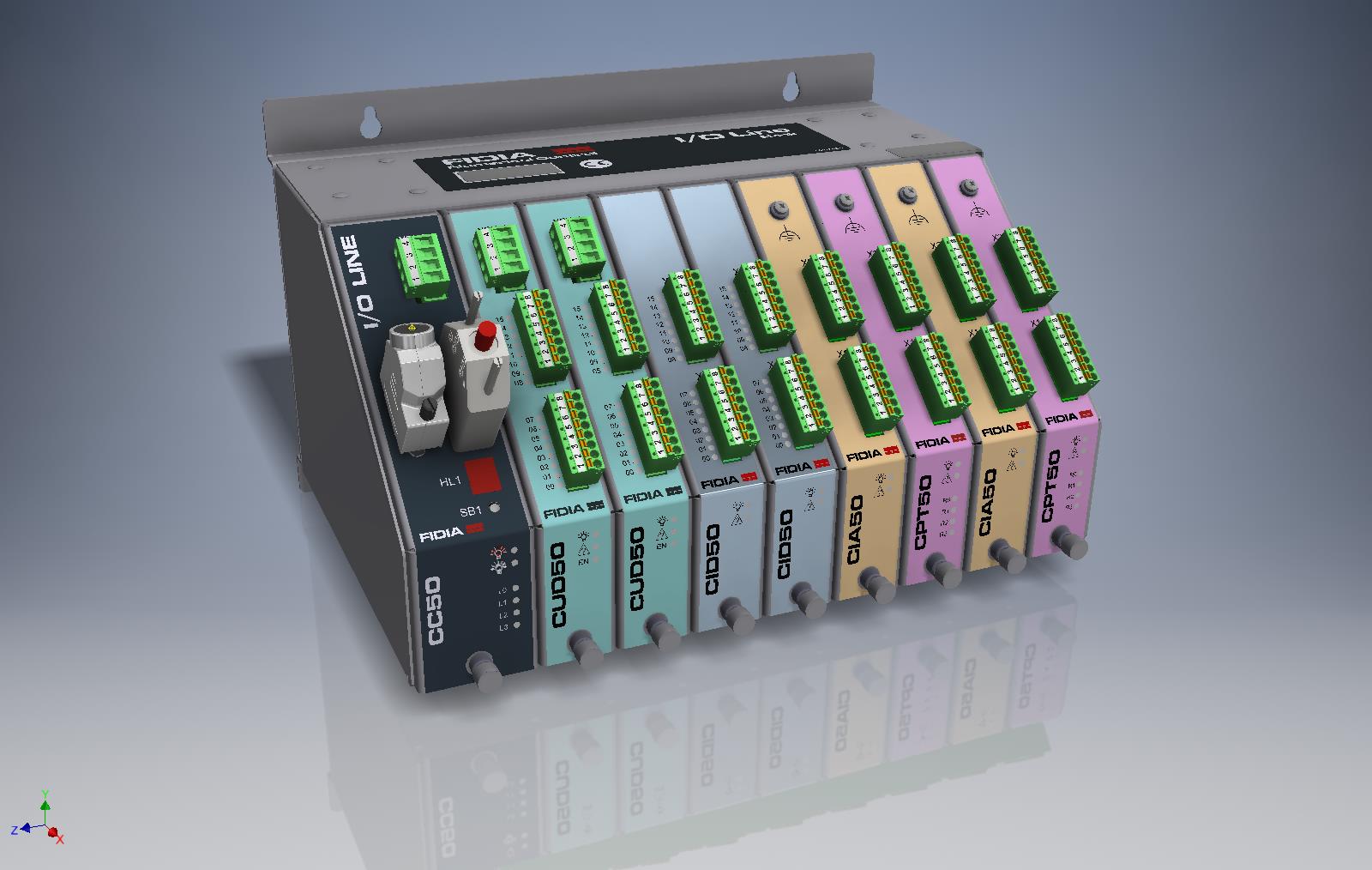

Il design dello chassis e delle schede dei moduli I/O Line™ è stato attentamente studiato al fine di agevolare il cablaggio, la manutenzione e la diagnostica.

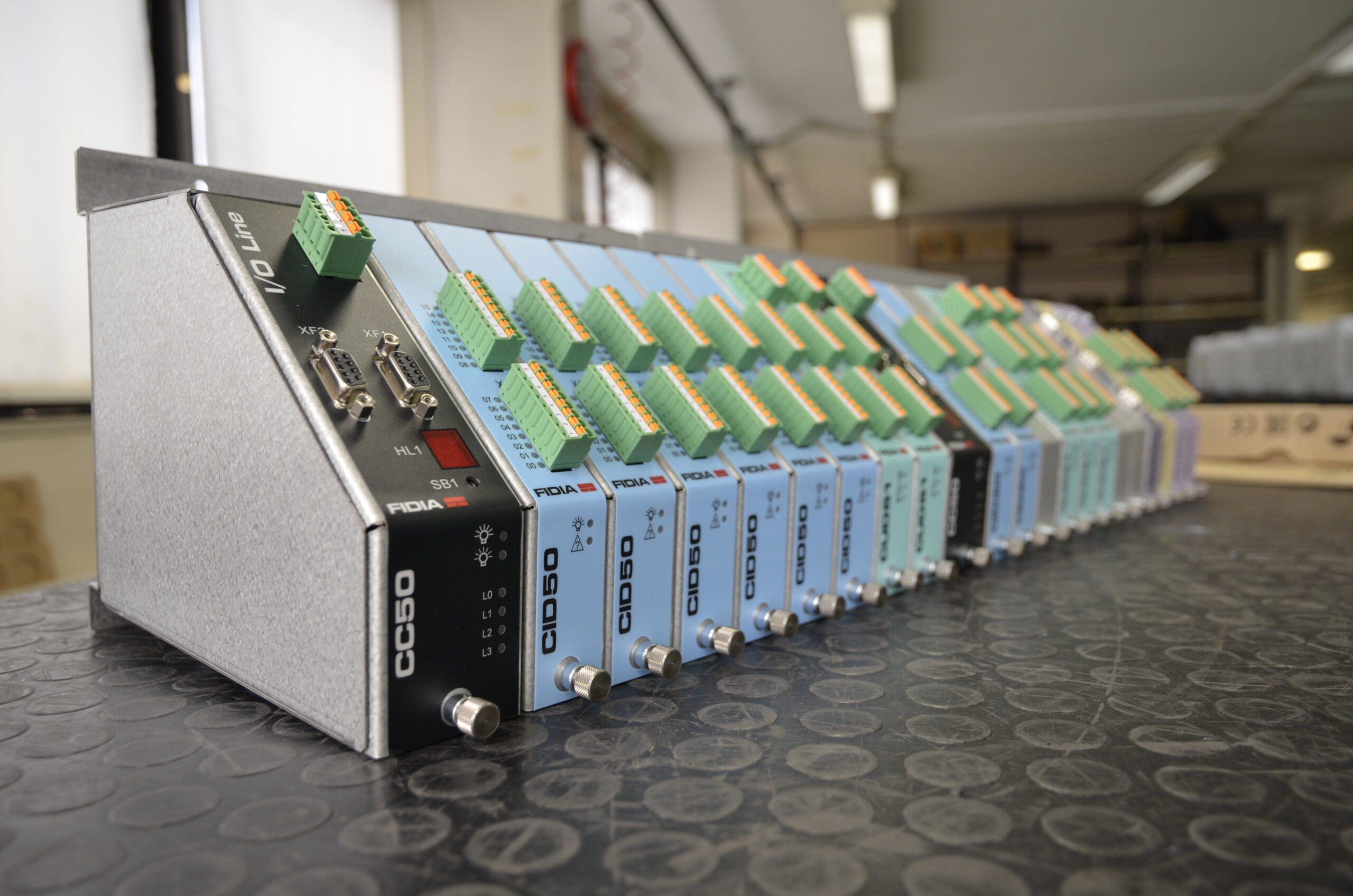

La collocazione frontale dei connettori e dei morsetti delle schede di interfaccia, posizionati ad adeguata distanza dal fondo del quadro, e l’uscita angolata dei cavi di collegamento permettono a cablatori e manutentori di operare in modo efficiente anche quando la densità della componentistica all’interno del quadro elettrico è molto elevata.
La posizione frontale dei led di segnalazione e di diagnostica rende agevole ed immediata la verifica dello stato delle schede e dei segnali.
Architettura
L’architettura di sistema dei moduli I/O Line™ è stata radicalmente rinnovata rispetto alla precedente generazione di moduli di I/O per garantire un deciso incremento di prestazioni e affidabilità.
Il controllo numerico, attraverso il bus FFB e la scheda di accoppiamento CC50, accede direttamente alle schede di interfaccia presenti nei moduli I/O Line™ con lo stesso tempo di ciclo usato per gli azionamenti assi e pertanto riducendo sensibilmente il tempo di accesso.
Un ulteriore vantaggio dell’accesso diretto del controllo numerico alle schede di interfaccia è rappresentato dalla accuratezza e tempestività con la quale è possibile diagnosticare l’eventuale malfunzionamento di un singolo elemento del sistema.
